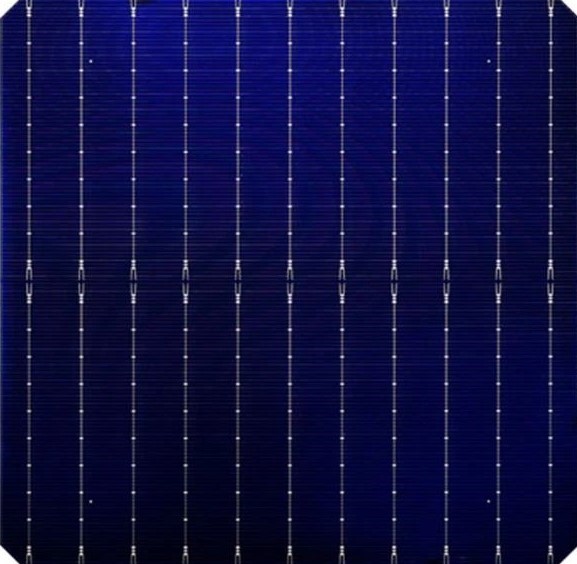

Технологическая схема

Цель: Удалить поверхностные загрязнения и срезать поврежденные слои для формирования улавливающих структур;

Метод: Формировать пирамидальные структуры путем анизотропного травления в горячем щелочном растворе.

Текстурирование01

Цель: Формирование PN-переходов путем легирования для создания встроенного электрического поля и разделения носителей;

Метод: Формирование P+-слоя путем диффузии BCl3 при высокой температуре для создания встроенного электрического поля.

Процесс предварительного борирования02

Цель: Формирование области сильного легирования в области металлического электрода и сохранение слабого легирования в остальной части области;

Метод: Формирование селективного легирования с помощью SE-лазера в области металлического электрода.

Селективный излучатель 03

Цель: Ремонт поврежденного лазером BSG в области сильного легирования SE для защиты;

Метод: Ремонт путем термического окисления при высокой температуре для формирования неповрежденного BSG.

После борирования 04

Цель: Удалить BSG сзади и по бокам;

Метод: Протравить BSG сзади и по бокам в структуре цепи, используя HF.

Удаление BSG 05

Цель: Полировка обратной стороны сглаживает поверхность кремниевой пластины, улучшая однородность слоя туннелирования окисления и эффект пассивации, тем самым повышая эффективность фотоэлектрического преобразования солнечных элементов.
Метод: Использование щелочного раствора в виде траншеи для удаления пирамидальной бархатной поверхности на обратной стороне, формируя гладкую базовую структуру.

Щелочная полировка06

Цель: Формирование туннельного оксида и селективной пассивирующей структуры аморфных слоев кремния на задней стороне.

Метод: PECVD-легирование на месте для формирования ультратонких слоев SiOx и n+ аморфного кремния на задней стороне.

PE-поли 07

Цель: Преобразование аморфных кремниевых поверхностей в поликристаллический кремний и активация P для формирования легированных n+ структур.

Метод: Кристаллизация аморфного кремния при высокой температуре с активацией фосфора и формированием каналов электронного туннелирования.

Отжиг08

Цель: Удалить PSG с покрытия по бокам и спереди.

Метод: Протравить PSG спереди и по бокам в цепной структуре с помощью HF.

Удаление PSG (Фосфоросиликатное стекло) 09
